一、產品概述

《風機&水泵控制器》本款產品是應廣大客戶要求，本公 司自主研發的新型模塊化智能控制類產品，產品采用嵌入式軟件編程技術，以數字化軟件控制邏輯應用替代掉傳統的指示燈、按鈕、中間繼電器、時間繼電器、轉換開關等硬件組合的二次邏輯控制。

二、產品功能

因為本款產品的功能較少，其滿足于風機&水泵控制柜簡單應用的同時，其核心功能就是替代掉傳統控制柜面板的信號燈、按鈕以及轉換開關，使其控制柜內部布線快速方便。

三、產品技術點

產品操作面板自帶聲光報警功能

產品功耗2.5W

可實現就地/遠程操作

四、技術指標

供電電源：AC85?265V

工作環境：濕度-10°C…+60°C，相對濕度：90%RH，大氣壓強：2500pa

功耗：2.5W

抗電強度：外殼與端子間AC2KV

絕緣性能：外殼與端子間100M

操作功能：就地/遠方操作

面板顯示功能：手自動狀態指示、運行/故障指示、防火閥聯動指示、消防聯動信 號指示、高低水位指示、保護類型等指示功能。

五、產品優勢

生產優勢

采用本產品方案后，可極大限度筒化二次接線的布局繁瑣程度，即使不是熟練工也可獨立芫成接線工作，大大提高工作效率和節省人工成本，使其產能最起碼增加35%，并在定制柜體時，以前柜體面板要開好多個孔，現在只要一個方孔就行。

產品質量優勢

傳統方案應用，控制柜都掛于地下室，工作環境陰暗潮濕，控制柜內元件容易受潮導致故障頻繁，采用本產品方案后，控制部分元件至于對應塑料殼體內，封閉性好，所以穩定性大大提高，而且本公司鄭重承諾，產品實行2年質保期限。

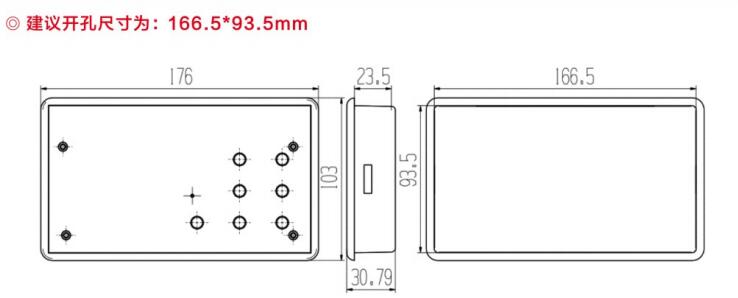

六、產品尺寸

建議開孔尺寸為：166.5*93.5mm

七、接線原理

低配版風機水泵控制器 ——端口接線原理圖

請用手機，掃描二維碼
